本周五篇光学新闻：
- 荣耀发布Magic 3系列手机 —
- 英飞凌为AR发布全新MEMS扫描仪解决方案 —
- II-VI年营收首次超过30亿美元，3D传感营收翻倍 —
- DigiLens发布透明分辨率扩展器，可将波导内投影仪分辨率提高一倍 —
- UCLA科学家开发出光波长转换新方法
荣耀发布Magic 3系列手机
评论：2021年8月12日，标志性全能科技旗舰荣耀Magic3系列新品正式发布，荣耀Magic3、荣耀Magic3 Pro、荣耀Magic3 至臻版三款机型集中亮相。这是荣耀脱离华为后第一款真正的旗舰机，技术评论网站Engadget的评价为“除了外型，荣耀 Magic 3 系列还想接过华为的影像大旗”。这次荣耀确实在影像上堆料十足，有四颗影像摄像头，主摄7P，广角7P，长焦用了潜望式，还有最中心的一颗黑白镜头，同时配备了1个辅助对焦dTOF模组。不过，近期美国众议院14名共和党议员要求美国商务部将荣耀列入美政府的制裁名单，也给荣耀的前路蒙上了一层阴霾。
英飞凌为AR发布全新MEMS扫描仪解决方案
评论：英飞凌（Infineon Technologies AG ）发布了结合MEMS镜和MEMS驱动整合的全新MEMS扫描仪解决方案，该产品特点是小型化和低功耗，可以用于AR或者车载应用的HUD。英飞凌的MEMS方案是新一代的激光扫描投影系统，对比同类产品，该系统在性能，大小，能耗和成本上有优势。英飞凌正与维也纳初创公司TriLite Technologies GmbH合作。英飞凌负责MEMS扫描仪芯片组，而TriLite负责系统集成和控制算法。TriLite主要产品是其宣称的世界最小的投影显示模组Trixel® 3 ultra-compact display
II-VI年营收首次超过30亿美元，3D传感营收翻倍
评论：II-VI发布财报，年营收首次超过30亿美元，其中一部分是来自于2019年收购的子公司Finisar。同时，现阶段II-VI正在进行收购激光巨头Coherent，该收购会在2022年有结果。II-VI的主要营收来自于光子学解决方案和半导体激光元器件（包括VCSEL等）。电子消费品开始大规模使用激光导致各厂商开始进行合并强强联合，扩大生产。
DigiLens发布透明分辨率扩展器，可将波导内投影仪分辨率提高一倍
评论：8月10日，DigiLens发布了T-REx(Transparent Resolution Expander)，透明分辨率扩展器。使用固态电子开关式wobulation及决方案，来提升光波导投影系统的最终显示分辨率。Wobulation技术，是指把有着轻微偏移两帧叠合在一起，比如用一帧去轻微偏移，正好填住另一帧像素中间的空间。如果这个过程足够块，人眼无法分辨出有两帧，而是认为有着更多的显示细节。T-REx技术使用了“可开关”光波导，
DigiLens宣称T-REx技术主要的优势有：
- 分辨率提高一倍
- 低功耗: 19.8mW，如果使用Crystal 50光波导（RGB），每层专门的颜色波导6.6mW
- 空间小: T-REx光波导集成进Crystal 50光波导中，所以并不增加重量，增加的重量主要是Flex线，只有0.15g多出来的重量。
- 多种投影系统都可以兼容: 可以兼容 LCoS, µLED, DLP, OLED, LBS 和 WILD等投影系统，只需要这些投影系统可以在时域上产生两个偏移帧。
- 热和声音: T-REx不产生任何热量，声音和震动，可以一直工作，其他wobulation技术可能会有震动的嗡嗡声，或者可能产生一些热量，或者可能变的很大并十分耗能。
DigiLens并没有具体说明该技术如何工作，但是以行业内的其他类似研究和方案来看，可能是使用电流去控制光波导轻微移动位置，以使wobulation成为可能，但是Digilens又宣称没有震动存在，所以到底是如何实现的，还需要DigiLens披露更多信息。Facebook 的研究者们也在VR系统上证明过相似的系统 mechanically moving displays for reducing the screen-door effect of VR headset.
T-REx可作为可选附加组件技术授予DigiLens许可证持有人；或者，客户和合作伙伴可以在定制智能眼镜项目时请求所述功能。
UCLA科学家开发出光波长转换新方法
评论：转载加州大学洛杉矶分校（UCLA）萨缪利工程学院的科学家开发出了一种更高效的光波长转换方法，据称有望为成像、传感和通信系统的性能改善打开新大门。加州大学洛杉矶分校萨缪利工程学院的电气和计算机工程教授Mona Jarrahi领导了这项研究，该研究成果已于上周在Nature Communications发表。找到一种有效的方法来转换光的波长，对于许多成像和传感技术的开发至关重要。例如，将入射光转换为太赫兹波，可以实现对光学不透明环境的成像和传感。然而，此前开发的光波长转换框架效率很低，并且需要庞大而复杂的光学装置。
半导体表面态
UCLA领导的研究小组设计出了一种新解决方案，他们通过探索一种通常不受欢迎但却是自然现象的半导体表面态，来提高光波长转换效率。在半导体材料中，表面总会有边界的存在。而在边界处，由于外部已经没有原子与表面硅原子结合，所以处在表面的硅原子会有未配对的电子存在，即有未饱和的键，被称为悬挂键。这些不完整的悬挂键，会阻碍电荷流过半导体器件并影响其性能。UCLA太赫兹电子实验室负责人Jarrahi说：“一直以来，业界付出了很多努力来抑制半导体器件中表面态的影响，但是并没有意识到它们具有的独特电化学特性，可以实现前所未有的器件功能。”
光波长转换
事实上，这些不完整的悬挂键在半导体表面产生了一个浅而巨大的内在电场，研究人员决定利用表面态来改善光的波长转换。入射光击中半导体晶格中的电子，并将它们迁移到更高的能态，此时它们可以在晶格中自由跃迁。半导体表面产生的电场进一步加速了这些光激发的高能电子，然后这些电子以不同的光波长辐射所获得的额外能量，从而实现光波长转换。不过，这种能量交换只能发生在半导体表面。为了解决这个问题，研究小组采用了一种可以弯曲入射光的纳米天线阵列，从而将其限制在半导体的浅表面周围。该研究的主要作者、Jarrahi研究实验室成员Deniz Turan说：“通过这种新的框架，光波长转换变得很容易进行，而且不需要任何额外的能量源。”Deniz Turan最近从UCLA获得了电气工程博士学位。研究人员成功且高效地将1550纳米波长的光转换为波长范围从100微米到1毫米的太赫兹波。该团队通过将这项新技术整合到内窥镜探头中，验证了波长转换效率，该探头可以利用太赫兹波进行详细的体内成像和光谱分析。如果没有新的光波长转换框架，需要100倍的光功率才能达到相同的太赫兹波成像效果，而内窥镜探头中使用的薄光纤无法支持这种功率。这项突破还可以应用于从微波到远红外波长的电磁光谱波长转换。

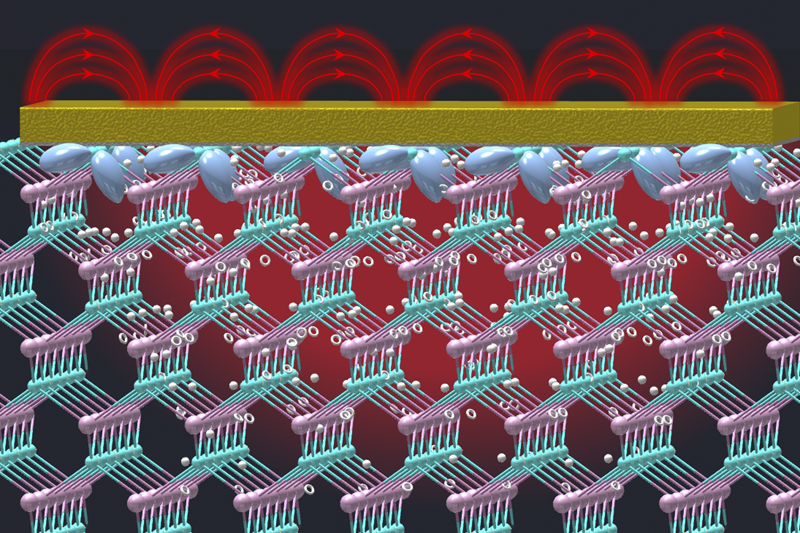

光纤尖端的纳米天线阵列，可用于太赫兹波长转换
